Kundenspezifische Ultraschallsensoren und Messwandler für kritische medizinische Anwendungen

Unser Angebot umfasst vollständig montierte und verbaute Sensor- und Schallwandlermodule. Diese können entweder aus unserem bestehenden Standardprogramm ausgewählt werden, oder, was häufiger vorkommt, an spezifische Anforderungen angepasst werden. Unser engagiertes und erfahrenes Designteam ist in der Lage, kundenspezifische Lösungen für eine breite Palette von Anwendungen zu entwickeln. Diese Baugruppen können dann in unserem ISO13485-zertifizierten Werk in Southampton, England, gefertigt werden.

Typischerweise kommen unsere Sensoren und Messwandler z.B. in Dialysegeräten, Infusions- und Insulinpumpen, Injektoren für Kontrastmittel, Inhalationsgeräten, bei der Erkennung von Luftblasen und bei der Dosierung von Flüssigkeiten zum Einsatz .

Whitepaper Download

Amir R. Mirza, Ph.D., Sales Director der CeramTec UK Ltd. beschreibt in seinem Beitrag "Kürzere Markteinführungszeiten von Ultraschallsensoren und -wandlern für kritische medizinische Anwendungen" die neuesten Möglichkeiten in der Medizintechnik, die durch moderne Ultraschalltechnologie ermöglicht werden.


Zum Download

Vorschau des Medical Equipment Artikels
Entdecken Sie wichtige Trends aus der Welt der Hochleistungskeramik

Preisgekrönte Opharmic-Technologie und CeramTec Keramiken ermöglichen nicht-invasive Verabreichung von Arzneimitteln

Opharmic Technology (HK) Ltd. hat ein revolutionäres Ultraschallgerät zur nicht-invasiven Verabreichung von Medikamenten im Auge entwickelt, das die intravitreale Injektion ersetzen soll. Das in Hongkong ansässige Start-up-Unternehmen arbeitet mit CeramTec zusammen, um den Hochleistungswandler zu entwickeln und zu produzieren, der diese Technologie ermöglicht.

Mehr lesen



Keramischer Langevin Wandler

CeramTec mit innovativem Angebot für Ultraschall-Hochleistungswandler in der Medizin

Bei Ultraschallwandlern für medizinische Anwendungen gibt es keine Einheitslösungen. Als Spezialist für technische Keramik bietet CeramTec ein vertikal integriertes Leistungspaket von der Herstellung innovativer Piezokeramiken bis hin zur Montage von Ultraschallsensoren und -wandlern.

Mehr lesen

Medical Equipment

Piezokeramik als Schlüsselkomponente für die moderne Medizintechnik

In der Medizintechnikbranche ist in den letzten Jahren die Nachfrage nach kleineren, tragbaren Geräten gestiegen, um verschiedenen Herausforderungen im Gesundheitswesen zu begegnen. In diesem Marktumfeld ist die Zusammenarbeit zwischen Medizintechnikunternehmen und hochspezialisierten Komponentenherstellern entscheidend für die Bereitstellung maßgeschneiderter Lösungen.

Mehr lesen

Informationen zum Download

Medizinische Geräte,Piezokeramik

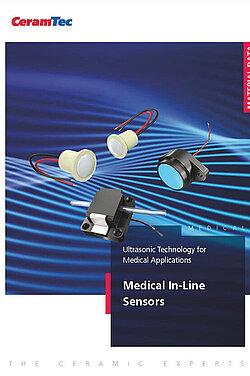

Medizinische Inline-Sensoren
DE
ENDE
1 MB,  pdf
4 MB,  pdf
Medizinische Geräte,Piezokeramik

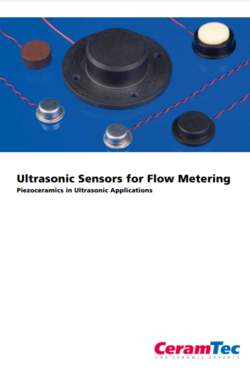

Ultraschallsensoren für die Durchflussmessung (engl.)
EN
EN
225 KB,  pdf
Medizinische Geräte

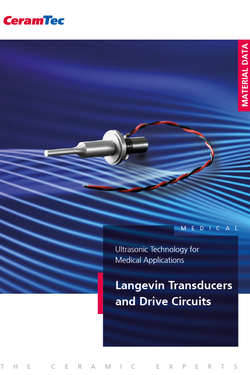

Langevin-Wandler und Ansteuerungsschaltkreis (engl.)
EN
EN
1 MB,  pdf
CT Top Downloads,Messtechnik & Sensoren,Medizinische Geräte,Medizintechnik
Hochleistungskeramik und Ultraschalltechnologie für medizinische Anwendungen
DE
ENDE
2 MB,  pdf
2 MB,  pdf
Ultraschallsensoren und Messwandler auf einen Blick

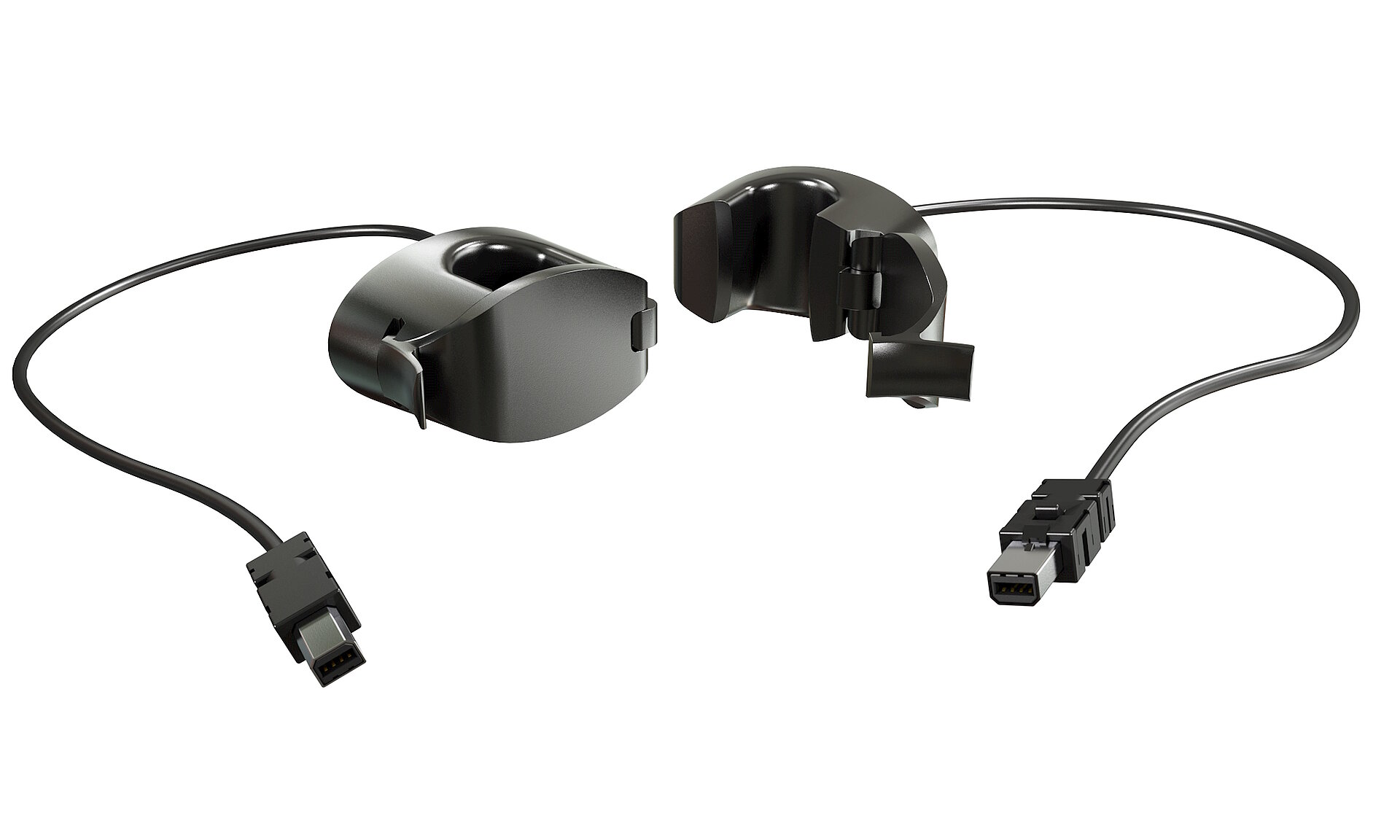

Füllstandssensoren

Die Gehäusegeometrie, die Materialien und die Leistung unserer Füllstandssensoren sind für die jeweilige Anwendung optimiert.  Dazu gehört auch die Integration einer Kombination von Sensoren in einem Modul für Reduzierung der Gesamtkosten und Komplexität.



Die wichtigsten Vorteile:

• Trockenkupplung zu starren oder flexiblen, Einweg- oder Mehrwegkammern

• Mehrere Pegel können in Kammern jeder Größe erkannt werden, wobei die minimalen und maximalen Werte bis zu 4 mm voneinander entfernt sind

• Pulsecho- oder Durchstrahltechnologie (Senden und Empfangen), abhängig von der Komplexität der Kammer

• Mehrere Ebenen können mit einem einzigen Sensorblock überwacht werden

• Erkennt Schaum als Luft, im Gegensatz zu kapazitiven Sensoren, die Schaum als Flüssigkeit erkennen

• Nicht durch Flüssigkeit oder Kammerfarbe beeinflusst

• Hochtemperaturstabil

Typische Anwendungen:

• Infusionspumpen

• Hämodialyse

• Transfusionen

• Flüssigkeitsabgabe



Zurück zur Produktübersicht

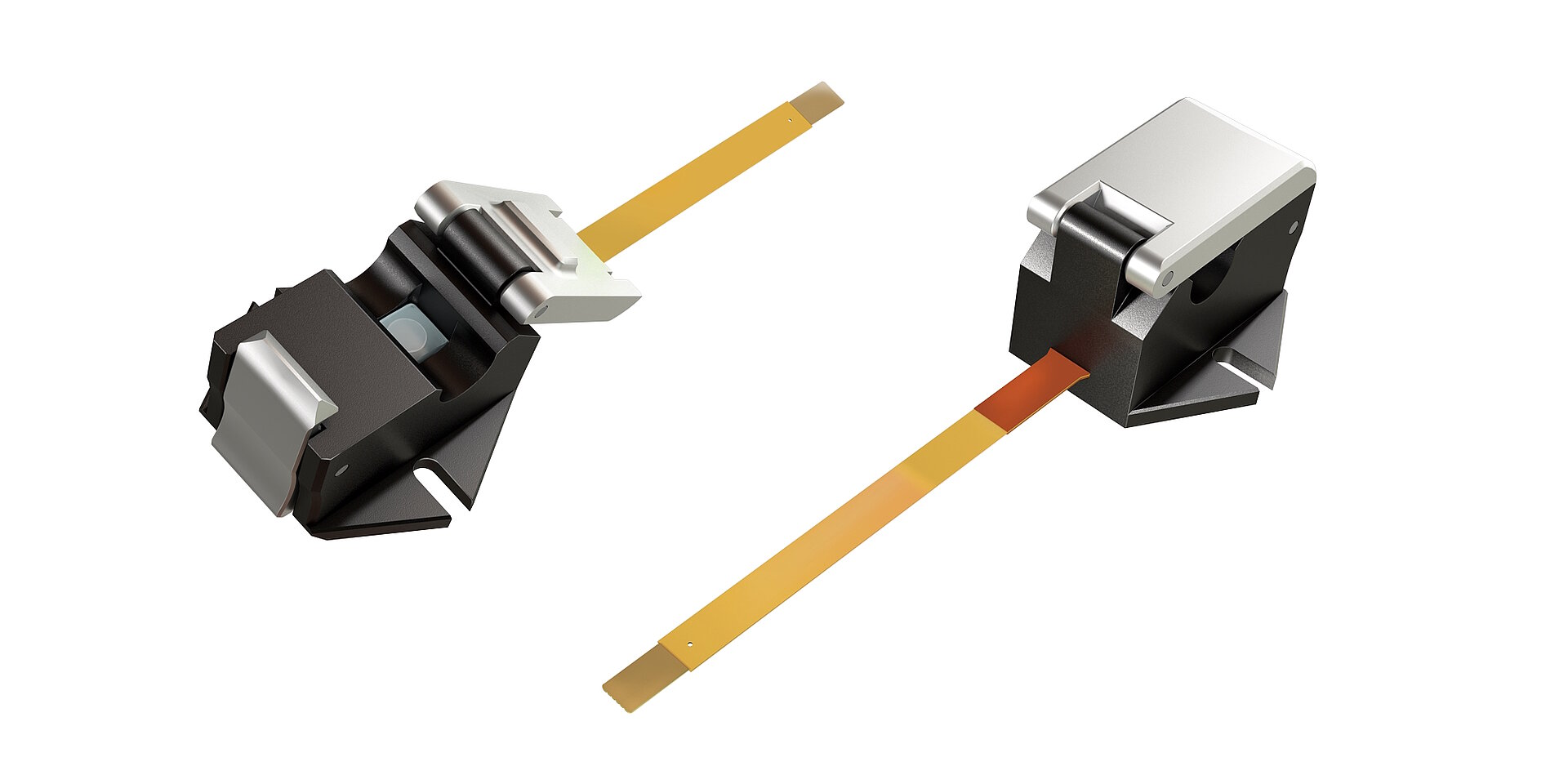

Blasen- und Okklusionssensoren

Unsere kundenspezifischen Ultraschall-Air-in-Line-Sensoren können für eine Vielzahl von Kunststoffschläuchen ausgelegt werden, die häufig in medizinischen Geräten verwendet werden. Die Qualität unserer Designs und die hohe Leistungsfähigkeit unserer piezokeramischen Materialien ermöglichen es, Blasengrößen bis zu vier Mikroliter Volumen bzw. zwei Millimeter Durchmesser zu erkennen.

Die wichtigsten Vorteile:

  • Trocken gekoppelt (kein akustisches Gel erforderlich)

  • Geeignet für Pulswellen- oder Dauerwellenmessung

  • Maßgeschneidert für die Anforderungen unserer Kunden

  • Anwendung bestehender Elektronik im Kundengerät möglich,
    alternativ kann CeramTec Antriebselektronik für die Anwendung entwickeln

Typische Anwendungen:

  • Volumetrische Infusionspumpen

  • Hämodialysegeräte

  • Instrumente zur Blutentnahme und Komponententrennung

  • Herz-Lungen-Bypass-Systeme



Zurück zur Produktübersicht

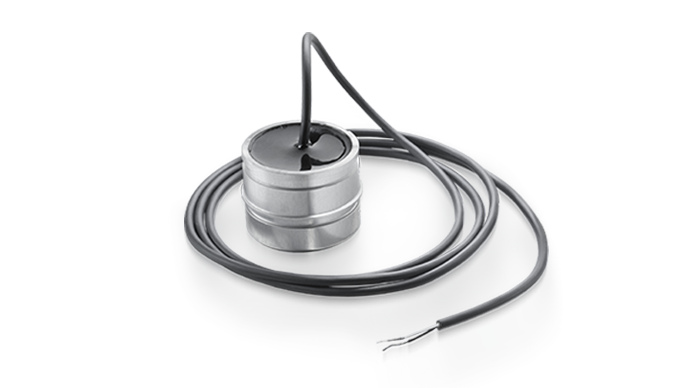

Therapie-Wandler

Unsere Ultraschall-Therapiewandler liefern Ultraschallwellen bei 1 MHz und 3,3 MHz. Das Material, das mit der Haut in Berührung kommt, kann als biokompatibel zertifiziert werden, so dass es für eine Vielzahl von Anwendungen geeignet ist.

Die Schallköpfe können je nach Anwendung für eine Reihe von Frequenzen konfiguriert werden, wobei eine breite Palette von Gehäusematerialien für eine Vielzahl von Behandlungsmodalitäten zur Verfügung steht. Wir arbeiten gerne mit Ihren Ingenieuren und Designern zusammen, um eine Lösung zu erarbeiten, die sowohl Ihre technischen, ästhetischen und ergonomischen, als auch die gesetzlichen Anforderungen erfüllt.

Die wichtigsten Vorteile sind:

  • Betriebsarten mit zwei Frequenzen

  • Hoher Grad an kundenspezifischer Anpassung möglich

  • Konstruktion von Schallwandlern mit FE-Modellierung

  • Prüfung der akustischen Leistung und des Strahlprofils

  • Große Auswahl an Piezomaterialien für unterschiedliche Anforderungen

  • Kundenspezifisches Gehäusedesign

Typische Anwendungen:

  • Knochenheilung
  • Therapien der Blut-Hirn-Schranke
  • Kosmetische Therapien



Zurück zur Produktübersicht

Langevin-Wandler

Wir bieten gestapelte Schallköpfe (auch Langevin-Schallköpfe genannt) für eine Vielzahl von chirurgischen, arthroskopischen und diagnostischen Anwendungen an - kundenspezifisch entwickelt und getestet, um Ihre Anforderungen zu erfüllen.

Die wichtigsten Vorteile:

  • Standard 40kHz Produkt inklusive Fernsteuerungselektronik
  • Maßgeschneidert für Ihre genauen Anforderungen
  • Je nach technischen Anforderungen können verschiedene Materialien verwendet werden
  • Druckfertige Option
  • Aus hocheffizientem Piezomaterial PZT807

Typische Anwendungen:

  • Phako-Emulsifikation

  • Ablation

  • Fettabsaugung

  • Zell-Lyse

  • Mischen mit Ultraschall

  • Zahnsteinentfernung

  • Schneiden (Gewebe und Knochen)


Zurück zur Produktübersicht

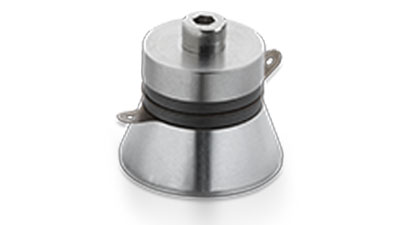

Tonpilz-Wandler

Neben unserem Standardsortiment bieten wir maßgeschneiderte Tonpilz-Schallwandler in einer Reihe von Frequenzen, Belastbarkeiten und Montagekonfigurationen an.

Die wichtigsten Vorteile:

  • Standardmäßige Betriebsfrequenzen von 27kHz und 40kHz

  • Dual-Mode-Betrieb auf Basis von Oberwellen

  • Kundenspezifische Anpassung, einschließlich Double-Ended-Betrieb und spezifische Frequenzen

  • Enge elektrische und mechanische Toleranzen

  • Hohe Leistung und geringe Verluste

Typische Anwendungen:

  • Ultraschall-Reinigungswannen

  • Entgasen

  • Mischen von Flüssigkeiten

  • Sonar-Anwendungen



Zurück zur Produktübersicht
